Jak namontovat chytrou kliku Smoot Air R1, Air Lock a Air Lock Pro

Chytrá klika Smoot Air R1, Air Lock a Air Lock Pro je moderním řešením pro zabezpečení domácnosti i kanceláře. Pokud si ji právě pořizujete, přinášíme vám podrobný návod na její instalaci, abyste ji mohli správně a bezpečně namontovat.

1. Obsah balení

Před instalací si zkontrolujte, zda máte všechny součásti:

• Přední panel chytré kliky s klávesnicí
• Zadní panel s elektronickým zámkem
• Spojovací sloupky (30 mm a 35 mm)
• Zadlabací zámek
• Kryt baterií
• Čtyřhran (80 mm)
• Spojovací šrouby
• Zavírací plech a upevnění (pro dřevěné dveře)
• Mechanické klíče (2 ks)
• Čipové karty (2 ks)

⚠️ Poznámka: Na povrchu chytrého zámku se může vyskytovat ochranná fólie, která může vytvářet dojem, že je povrch poškrábaný. Po odstranění fólie je povrch zcela bez vad. Fólii odstraňte až po úspěšné montáži, abyste předešli poškrábání chytrého zámku!

2. Směr otevírání dveří

Před montáží se ujistěte, jaký máte směr otevírání dveří.

Pokud potřebujete změnit směr otevírání, postupujte následovně:

1. Uvolněte šroubky na zadním panelu chytrého zámku.
2. Otočte kliku o 180°.
3. Šroubky opět utáhněte.

3. Příprava dveří a výměna směru zámku

V případě potřeby změny směru střelky zámku:

1. Vytáhněte upevňující západku nahoru.
2. Stiskněte střelku a otočte ji o 180°.

4. Instalace chytré kliky krok za krokem

1️⃣ Příprava dveří

1. Ujistěte se, že se do dveří vleze zadlabací zámek pro chytrý zámek. Občas je nutné upravit díru pro zadlabací zámek pilníkem.
2. Pokud je nutné vrtání, používejte ochranné brýle.
3. Vyvrtejte případně otvory pro upevnění panelů a spojovací kabel.

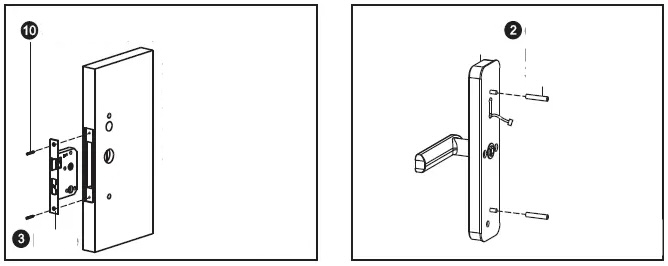

2️⃣ Uchycení zámku

1. Vložte zadlabací zámek (3) do dveří.
2. Upevněte jej pomocí šroubů (10).
3. Zkontrolujte, zda je otvor dostatečně velký pro spojovací kabel.

3️⃣ Připevnění předního panelu

1. Připevněte spojovací sloupky (2) k přednímu panelu.
2. Vložte čtyřhran (6) do zámku.
3. Protáhněte spojovací kabel otvorem ve dveřích.

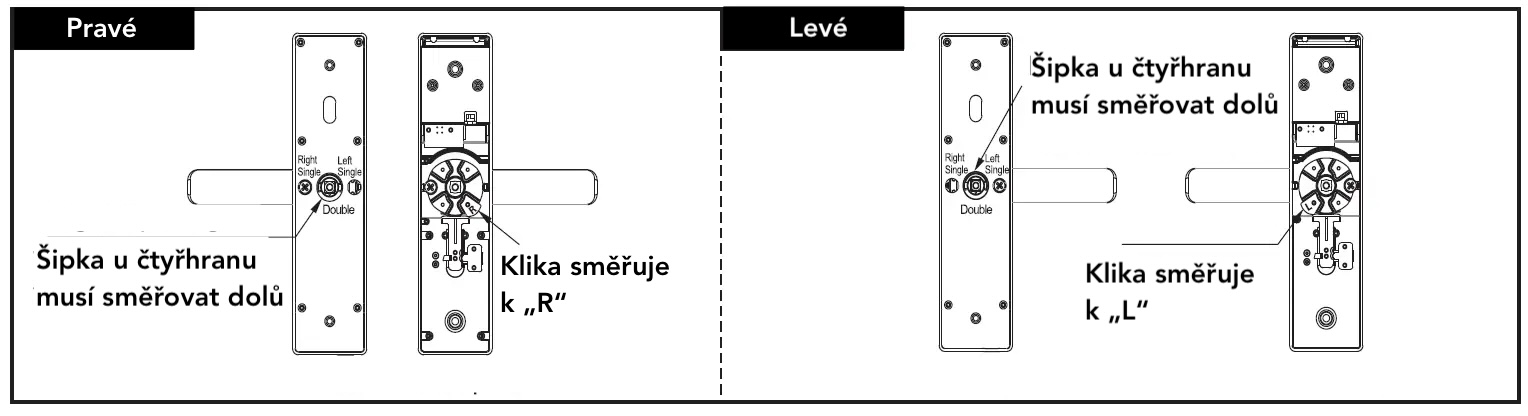

⚠️ Zkontrolujte, zda vám šipka u čtyřhranu opravdu směřuje směrem dolů k textu "Double". Jinak chytrý zámek nebude správně fungovat.

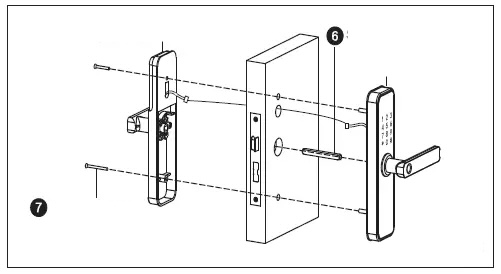

4️⃣ Montáž zadního panelu

1. Připojte kabel do portu v zadním panelu.
2. Připevněte přední a zadní panel spojovacími šrouby (7).

5️⃣ Vložení baterií a finální kontrola

1. Vložte 4x AA baterie do zadního panelu.
2. Zavřete kryt baterií.
3. Ujistěte se, že je chytrá klika správně připevněná a že střelka zámku funguje hladce.

6️⃣ Instalace zavíracího plechu

1. Pokud je nutné, připevněte zavírací plech a upevnění do rámu dveří.
2. Ujistěte se, že se dveře správně zavírají.

5. Závěrečná kontrola a testování

Po dokončení instalace doporučujeme:
✅ Otestovat správné fungování zámku a kliky.
✅ Ověřit, zda je klika pevně připevněná a ve správné poloze.
✅ Vyzkoušet manuální i elektronické odemykání (PIN, karta, aplikace).

Pokud narazíte na problém, neváhejte se na nás obrátit.
